ระบบควบคุม PLC เครื่องตัดแกนทรีแบบไฮดรอลิก พร้อมกล่องชาร์จ 8 M สําหรับการรีไซเคิลเศษขยะอย่างต่อเนื่อง

PLC ควบคุมระบบไฮดรอลิก Gantry Shear พร้อมกล่องบรรจุ 8 เมตร สำหรับการรีไซเคิลเศษเหล็กอย่างต่อเนื่อง

ภาพรวมผลิตภัณฑ์

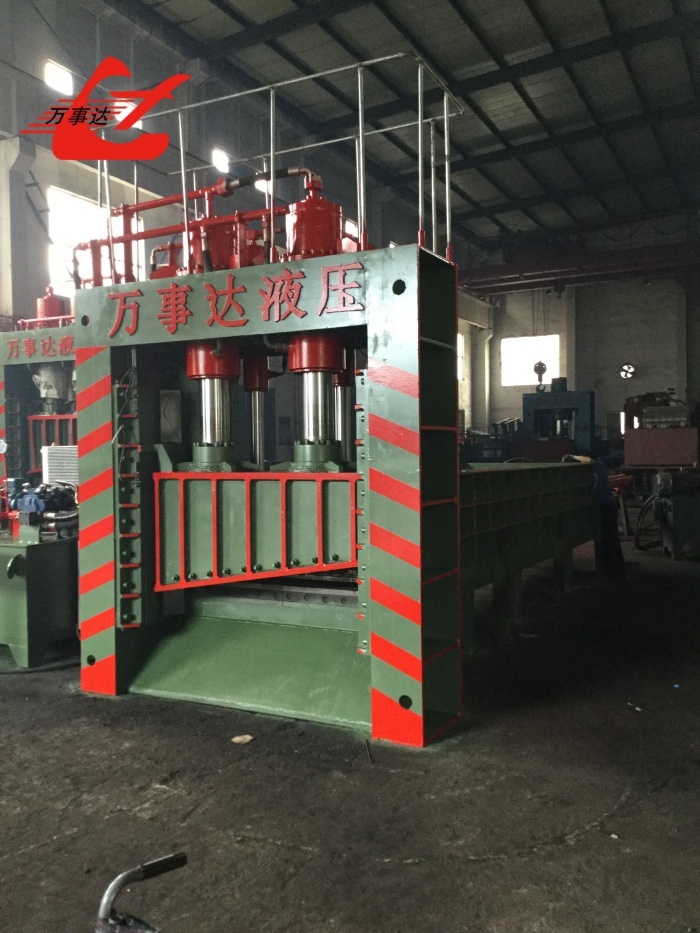

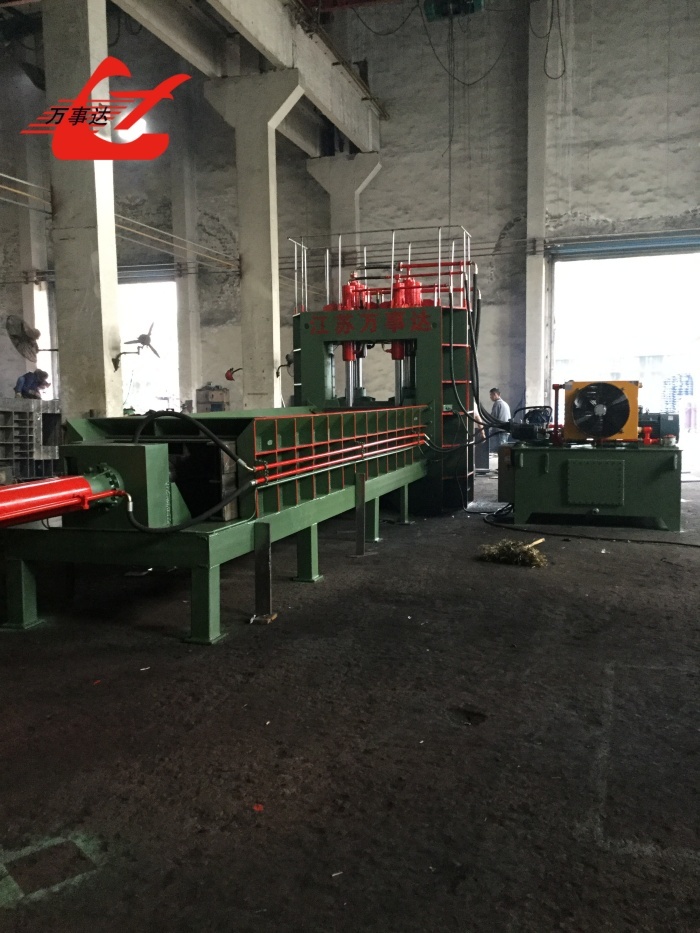

เครื่องตัดไฮดรอลิกแบบ Gantry รุ่น Q43L-8000 ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่สำคัญที่สุดในลานเศษเหล็กขนาดใหญ่ นั่นคือ การผลิตอย่างต่อเนื่องโดยมีการหยุดชะงักน้อยที่สุด ด้วยแรงตัด 8000 kN กล่องบรรจุขนาด 8 เมตร และใบมีดขนาด 2000 มม. ทำให้สามารถแปรรูปเศษเหล็กที่มีความยาวและขนาดใหญ่ได้โดยไม่ต้องมีการตัดเบื้องต้นมากนัก

เครื่องจักรนี้รวมการบีบอัดวัสดุ การป้อนอย่างควบคุม การจับยึด และการตัดเข้าไว้ในสายการผลิตเดียว สิ่งนี้ช่วยลดการจัดการซ้ำๆ และสร้างการเชื่อมต่อที่ราบรื่นยิ่งขึ้นระหว่างการรวบรวมเศษเหล็กและการหลอมในขั้นตอนต่อไป โครงสร้างที่แข็งแรงและการออกแบบที่เข้าถึงได้สำหรับการบำรุงรักษาทำให้เหมาะสำหรับโรงถลุงเหล็ก โรงหล่อ ผู้รีไซเคิลวัสดุจากการรื้อถอน และผู้แปรรูปเศษเหล็กประเภทเหล็กที่มีปริมาณมาก

สาเหตุ

การแปรรูปเศษเหล็กหนักอาจไม่มีประสิทธิภาพเมื่อเครื่องจักรโหลดได้ยาก ไวต่อวัสดุที่ไม่สม่ำเสมอ หรือใช้เวลานานในการบำรุงรักษา ท่อที่มีความยาว ส่วนโครงสร้าง แผ่นเหล็ก และชิ้นส่วนเครื่องจักรที่ถอดประกอบมักจะต้องมีการจัดตำแหน่งใหม่หลายครั้งก่อนการตัด

การหยุดทำงานโดยไม่คาดคิดเป็นอีกหนึ่งต้นทุนที่สำคัญ การสึกหรอของใบมีด การเชื่อมต่อที่หลวม การรั่วไหลของระบบไฮดรอลิก หรือจุดบริการที่เข้าถึงยาก สามารถขัดขวางการผลิตและเพิ่มค่าใช้จ่ายด้านแรงงาน สำหรับผู้ซื้อที่ดำเนินงานหลายกะต่อวัน ความทนทานของเครื่องจักรและความสะดวกในการบำรุงรักษาจึงมีความสำคัญพอๆ กับแรงตัดตามชื่อรุ่น

วิธีแก้ไข

Q43L-8000 นำเสนอโซลูชันการแปรรูปเศษเหล็กหนักที่สมบูรณ์แบบ สร้างขึ้นเพื่อการทำงานที่เสถียรและทำซ้ำได้ กล่องบรรจุขนาด 8000 × 1950 × 900 มม. สามารถรองรับวัสดุเหล็กที่มีความยาวและไม่สม่ำเสมอได้หลากหลาย ฝาครอบไฮดรอลิกจะบีบอัดเศษเหล็กที่โหลด ทำให้ง่ายต่อการป้อนและจับยึดระหว่างการตัด

โครง Gantry ที่เสริมความแข็งแรงจะดูดซับแรงกดซ้ำๆ ที่เกิดจากการตัดแรงดันสูง ใบมีดตัดที่เปลี่ยนได้และส่วนประกอบที่ทนต่อการสึกหรอช่วยยืดอายุการใช้งานของโครงสร้างหลัก การควบคุมแบบรวมศูนย์ยังช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบแต่ละขั้นตอนการทำงานและสลับไปยังโหมดแมนนวลเพื่อปรับแต่งหรือซ่อมบำรุงได้

ข้อได้เปรียบในการดำเนินงานที่สำคัญ ได้แก่:

• ห้องขนาดใหญ่สำหรับการโหลดเป็นชุดที่เร็วขึ้น
• การบีบอัดที่ทรงพลังสำหรับเศษเหล็กที่ไม่สม่ำเสมอ
• การป้อนอย่างควบคุมเพื่อความยาวผลลัพธ์ที่สม่ำเสมอ
• โครงสร้างที่เสริมความแข็งแรงสำหรับสภาพการทำงานที่ต้องการ
• ส่วนประกอบไฮดรอลิกและไฟฟ้าที่เข้าถึงได้
• ชิ้นส่วนที่สึกหรอสามารถเปลี่ยนได้เพื่อการบำรุงรักษาระยะยาว
• PLC และการควบคุมระยะไกลสำหรับการทำงานที่ยืดหยุ่น

ข้อมูลจำเพาะ

การใช้งาน

Q43L-8000 สามารถใช้ในการดำเนินงานขนาดใหญ่ที่เกี่ยวข้องกับ:

• เศษเหล็กจากการผลิตโรงถลุงเหล็ก
• วัสดุที่ส่งคืนจากโรงหล่อ
• ท่อ บาร์ และโปรไฟล์ยาว
• เศษเหล็กโครงสร้างและเศษจากการรื้อถอน
• ส่วนประกอบรถยนต์และเครื่องจักร
• เศษเหล็กจากการรื้อถอนเรือและอุปกรณ์หนัก
• เศษเหล็กผสมจากลานรวบรวม

ด้วยการตัดวัสดุขนาดใหญ่ให้มีความยาวที่ควบคุมได้ เครื่องจักรนี้ช่วยปรับปรุงการจัดระเบียบของลาน ประสิทธิภาพการขนส่ง การป้อนเตาหลอม และมูลค่าการขายเศษเหล็ก

วิธีการทำงาน

รถตักหรือเครื่องขนย้ายวัสดุจะโหลดเศษเหล็กเข้าไปในกล่องบรรจุ ฝาครอบไฮดรอลิกจะบีบอัดวัสดุเข้าด้านในเพื่อควบคุมรูปร่างและตำแหน่ง จากนั้นกระบอกป้อนจะดันเศษเหล็กที่ถูกบีบอัดไปยังช่องตัด

อุปกรณ์จับยึดจะยึดวัสดุให้แน่นก่อนที่ใบมีดหลักจะลดลง หลังจากการตัดแต่ละครั้ง ใบมีดจะกลับขึ้นและระบบป้อนจะดันส่วนถัดไป ภายใต้การควบคุมอัตโนมัติ ลำดับนี้จะดำเนินต่อไปประมาณ 2–3 ครั้งต่อนาที

โหมดแมนนวลสามารถใช้ระหว่างการติดตั้ง การปรับแต่ง หรือการบำรุงรักษา ในขณะที่โหมดอัตโนมัติมีไว้สำหรับการผลิตตามปกติ

วิธีเลือก

Q43L-8000 เหมาะสมเมื่อแหล่งเศษเหล็กประกอบด้วยวัสดุเหล็กที่มีความยาว ขนาดใหญ่ หรือผสมกัน ซึ่งการแปรรูปด้วยอุปกรณ์ขนาดเล็กจะไม่มีประสิทธิภาพ ผู้ซื้อควรยืนยันขนาดหน้าตัดสูงสุด ความหนาของผนัง เกรดเหล็ก เป้าหมายการแปรรูปต่อวัน ความยาวผลลัพธ์ที่ต้องการ และสภาพไฟฟ้าในท้องถิ่น

การวางแผนพื้นที่ก็มีความสำคัญเช่นกัน ควรจัดสรรพื้นที่เพียงพอสำหรับการติดตั้งเครื่องจักร อุปกรณ์ไฮดรอลิก ตู้ไฟฟ้า การโหลดเศษเหล็ก การขนถ่ายวัสดุสำเร็จรูป และการเข้าถึงเพื่อการบำรุงรักษา

ควรส่งรูปถ่ายวัสดุและขนาดโดยละเอียดก่อนซื้อ เพื่อให้สามารถประเมินกำลังการตัดได้อย่างแม่นยำ

คำถามที่พบบ่อย

Q43L-8000 เหมาะสำหรับการทำงานต่อเนื่องหรือไม่?

ใช่ ได้รับการออกแบบมาสำหรับการแปรรูปเศษเหล็กอุตสาหกรรมปริมาณมาก การบำรุงรักษาตามกำหนดที่เหมาะสม น้ำมันไฮดรอลิกที่เหมาะสม และการเปลี่ยนชิ้นส่วนที่สึกหรออย่างทันท่วงที เป็นสิ่งจำเป็นสำหรับการผลิตต่อเนื่องที่เชื่อถือได้

ใบมีดต้องเปลี่ยนบ่อยแค่ไหน?

อายุการใช้งานของใบมีดขึ้นอยู่กับความแข็งของวัสดุ ความหนา วิธีการโหลด และปริมาณงานต่อวัน โดยปกติแล้วใบมีดสามารถหมุนหรือเปลี่ยนได้เมื่อขอบตัดสึกหรอ

เครื่องจักรต้องการฐานรากพิเศษหรือไม่?

ใช่ เนื่องจากน้ำหนักประมาณ 92 ตันและแรงตัดซ้ำๆ ควรเตรียมฐานรากคอนกรีตเสริมกำลังตามแบบการติดตั้ง

สามารถตัดเหล็กสแตนเลสหรือเหล็กกล้าอัลลอยด์ความแข็งแรงสูงได้หรือไม่?

ขึ้นอยู่กับเกรดของวัสดุ ขนาด และความแข็ง วัสดุเหล่านั้นควรได้รับการตรวจสอบเป็นรายกรณีไปก่อนที่จะยืนยันการกำหนดค่าเครื่องจักร

ข้อมูลใดบ้างที่จำเป็นสำหรับการยืนยันรุ่น?

โปรดระบุประเภทเศษเหล็ก ขนาดสูงสุด ความหนาของวัสดุ กำลังการผลิตต่อวัน ความยาวตัดที่ต้องการ แหล่งจ่ายไฟ และรูปถ่ายหรือวิดีโอที่ชัดเจนของเศษเหล็กต้นฉบับหลายรายการ
