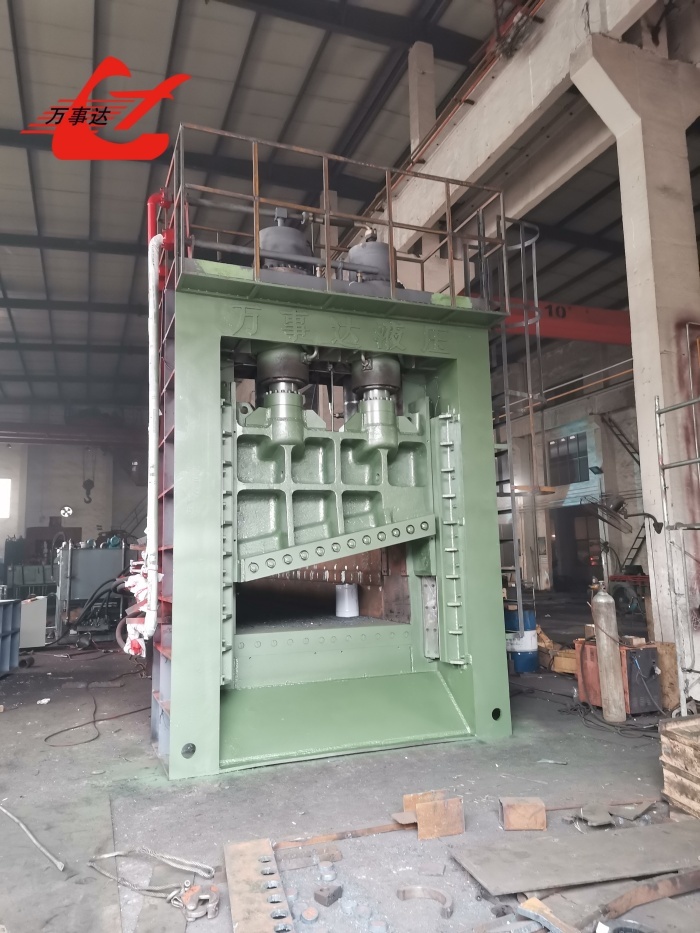

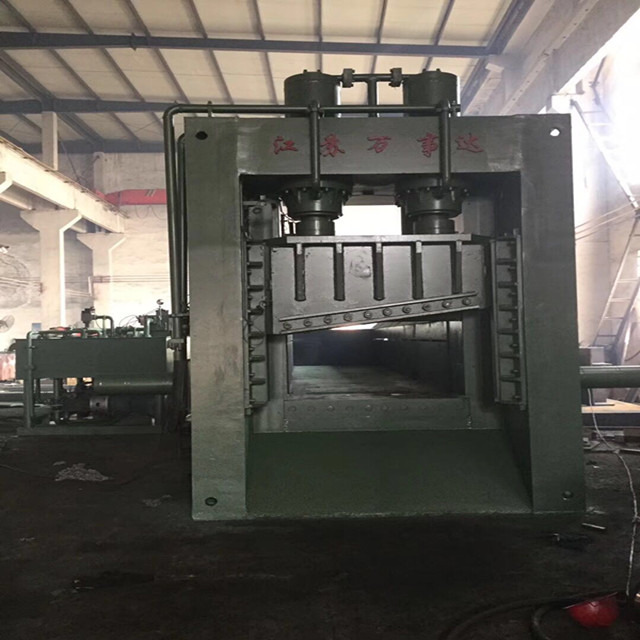

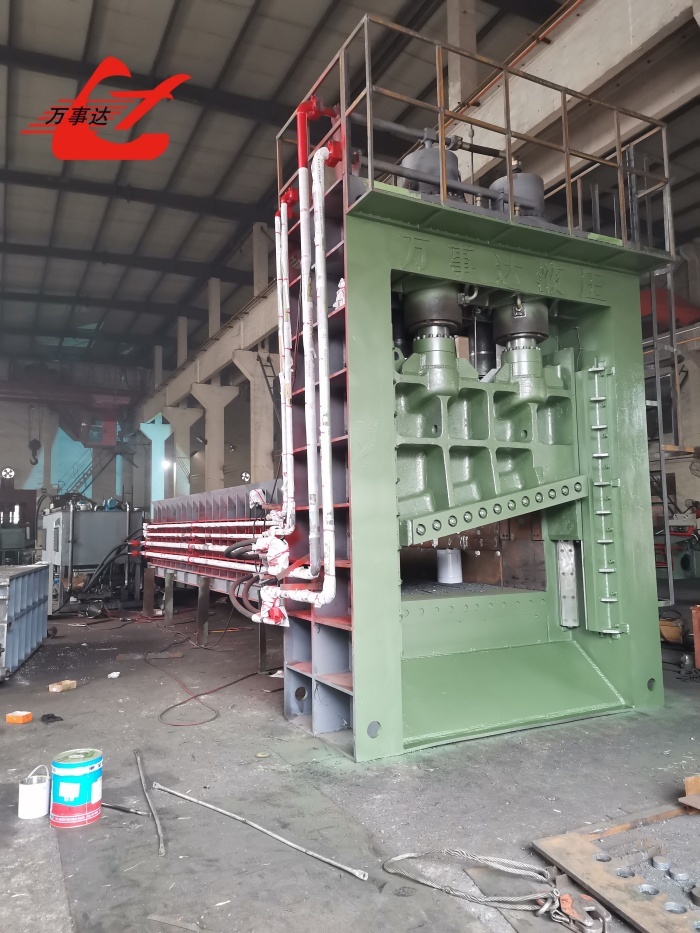

กรรไกรตัดเหล็กแบบ Gantry อเนกประสงค์สำหรับงานหนัก สำหรับการดำเนินงานในลานเก็บเศษเหล็กปริมาณมาก พร้อมระบบระบายความร้อนด้วยอากาศ

ภาพรวมผลิตภัณฑ์

เครื่องตัดไฮดรอลิกแบบ Gantry ของ WANSHIDA รุ่น Q43L-8000 ถูกพัฒนาขึ้นสำหรับการดำเนินงานรีไซเคิลที่ความต่อเนื่องในการประมวลผล การป้อนวัตถุดิบปริมาณมาก และความสม่ำเสมอของเศษเหล็กสำเร็จรูปมีความสำคัญมากกว่าการจัดการชิ้นงานทีละชิ้นด้วยมือ ห้องบรรจุขนาด 8000 × 1950 × 900 มม. ช่วยให้สามารถบรรจุโปรไฟล์เหล็กยาว ท่อ แผ่น และเศษโครงสร้างผสมได้โดยตรงด้วยแขนกล

เครื่องจักรนี้ขับเคลื่อนด้วยระบบไฮดรอลิกประมาณ 270 กิโลวัตต์ สร้างแรงเฉือนสูงสุด 8000 กิโลนิวตัน ใบมีดขนาด 2000 มม. ประมวลผลเศษเหล็กอัดแน่นด้วยอัตราการตัดประมาณ 2-3 รอบต่อนาที การผสมผสานนี้ทำให้ Q43L-8000 เหมาะสำหรับลานรีไซเคิลขนาดใหญ่ โรงถลุงเหล็ก และโรงงานรีไซเคิลการรื้อถอนที่จัดการของเสียโลหะเหล็กที่มีขนาดใหญ่เป็นประจำ

คุณค่าหลักของเครื่องตัด Gantry ขนาด 800 ตันนี้ไม่ได้อยู่ที่แรงตัดเพียงอย่างเดียว แต่เป็นการสร้างกระแสการไหลของวัสดุที่เป็นระเบียบมากขึ้น ตั้งแต่การขนถ่าย การจัดเก็บชั่วคราว ไปจนถึงการตัด การขนส่ง และการป้อนเข้าเตาหลอม ด้วยการเปลี่ยนเศษเหล็กที่ไม่เป็นระเบียบให้เป็นชิ้นส่วนที่สั้นลงและจัดการได้ง่ายขึ้น เครื่องจักรนี้สามารถช่วยลดการจัดการซ้ำๆ และปรับปรุงประสิทธิภาพโดยรวมของลานรีไซเคิล

ปัญหาการดำเนินงาน

โรงงานรีไซเคิลขนาดใหญ่มักได้รับเศษเหล็กที่มีความยาว รูปร่าง และความหนาแน่นแตกต่างกัน คานเหล็ก ท่อ แผ่น และวัสดุจากการรื้อถอนไม่สามารถขนส่งหรือป้อนเข้าเตาหลอมได้อย่างมีประสิทธิภาพในสภาพเดิมเสมอไป

หากไม่มีอุปกรณ์ตัดสำหรับงานหนักที่เหมาะสม ผู้ปฏิบัติงานอาจประสบปัญหา:

• การตัดด้วยเปลวไฟด้วยมือที่ช้า
• การเคลื่อนย้ายเศษเหล็กขนาดใหญ่ซ้ำๆ
• การใช้พื้นที่จัดเก็บอย่างไม่มีประสิทธิภาพ
• ความหนาแน่นในการบรรทุกรถบรรทุกและตู้คอนเทนเนอร์ต่ำ
• ขนาดวัสดุสำเร็จรูปที่ไม่สม่ำเสมอ
• การใช้แรงงานและเชื้อเพลิงสูง
• การป้อนเข้าเตาหลอมที่หยุดชะงัก
• ความเสี่ยงด้านความปลอดภัยบริเวณพื้นที่การจัดการด้วยมือ

ปัญหาเหล่านี้ส่งผลกระทบมากกว่าแค่ขั้นตอนการตัด แต่อาจทำให้กระบวนการจัดการวัสดุทั้งหมดภายในโรงงานรีไซเคิลล่าช้าลง

โซลูชัน Q43L-8000

Q43L-8000 ผสมผสานการรับเศษเหล็ก การอัดไฮดรอลิก การป้อนไปข้างหน้า และการตัดแบบ Gantry ในระบบที่ประสานงานกัน เศษเหล็กปริมาณมากสามารถบรรจุลงในห้องได้ด้วยแขนกล จากนั้นวัสดุจะถูกอัดและทำให้มั่นคงก่อนที่จะเคลื่อนไปยังใบมีดตัด

การอัดเป็นสิ่งสำคัญอย่างยิ่งเมื่อประมวลผลเศษเหล็กผสม ช่วยลดช่องว่างระหว่างชิ้นส่วนที่ไม่เป็นระเบียบ ควบคุมวัสดุที่หลวม และนำเสนอชุดวัสดุที่กะทัดรัดไปยังใบมีด จากนั้นแรงไฮดรอลิก 8000 กิโลนิวตันจะตัดวัสดุออกเป็นส่วนที่สั้นลงซึ่งเหมาะสำหรับการจัดเก็บ การขนส่ง หรือการป้อนเข้าเตาหลอม

ระยะการป้อนสามารถปรับได้ตามความยาวสำเร็จรูปที่ต้องการ สิ่งนี้ช่วยให้บริษัทรีไซเคิลสามารถผลิตเศษเหล็กที่ตรงตามความต้องการของโรงถลุงเหล็กและผู้ซื้อปลายน้ำได้ดียิ่งขึ้น

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพการผลิตขึ้นอยู่กับความหนาแน่นของเศษเหล็ก ขนาดวัสดุ เกรดเหล็ก ประสิทธิภาพการป้อน และความยาวตัดที่ต้องการ

ประโยชน์หลักสำหรับผู้บริหารลานเศษเหล็ก

การไหลของวัสดุที่ดีขึ้น

ห้องบรรจุขนาด 8 เมตร รองรับเศษเหล็กยาวและไม่เป็นระเบียบเป็นชุด ผู้ปฏิบัติงานไม่จำเป็นต้องจัดตำแหน่งและตัดแต่ละชิ้นแยกกัน ช่วยสร้างกระแสการทำงานที่ต่อเนื่องมากขึ้น

การเคลื่อนย้ายวัสดุน้อยลง

เศษเหล็กขนาดใหญ่สามารถบรรจุ อัด และตัดได้ในพื้นที่ประมวลผลเดียว สิ่งนี้ช่วยลดการจัดการซ้ำๆ ระหว่างโซนจัดเก็บ การตัด และการบรรทุก

การใช้พื้นที่จัดเก็บได้ดีขึ้น

วัสดุที่ตัดแล้วจะวางซ้อนและจัดระเบียบได้ง่ายกว่าเศษเหล็กยาวที่พันกัน ลานรีไซเคิลสามารถใช้พื้นที่จัดเก็บที่มีอยู่ได้อย่างมีประสิทธิภาพมากขึ้นและรักษาหมวดหมู่ของวัสดุให้ชัดเจนขึ้น

ประสิทธิภาพการขนส่งที่สูงขึ้น

เศษเหล็กที่สั้นลงและสม่ำเสมอมากขึ้นสามารถบรรจุลงในรถบรรทุกหรือตู้คอนเทนเนอร์ได้อย่างหนาแน่น การใช้ประโยชน์จากการบรรทุกที่ดีขึ้นอาจช่วยลดต้นทุนการขนส่งต่อตัน

การป้อนเข้าเตาหลอมที่ง่ายขึ้น

โรงถลุงเหล็กต้องการเศษเหล็กที่สามารถป้อนเข้าเตาหลอมได้อย่างปลอดภัยและมีประสิทธิภาพ Q43L-8000 เตรียมวัสดุขนาดใหญ่ให้เป็นส่วนที่จัดการได้ง่าย ช่วยให้การดำเนินงานป้อนเข้าปลายน้ำง่ายขึ้น

ประสิทธิภาพไฮดรอลิกที่สม่ำเสมอ

ระบบไฮดรอลิก 25 MPa จ่ายแรงดันที่เสถียรสำหรับการอัด การป้อน และการตัด การออกแบบสำหรับงานหนักเหมาะสำหรับการใช้งานในอุตสาหกรรมซ้ำๆ

รอบการตัดที่ประสานงานโดย PLC

ระบบ PLC ควบคุมลำดับการอัด การป้อน และการเฉือนวัสดุ สิ่งนี้ช่วยเพิ่มความสม่ำเสมอของรอบการทำงานและลดการแทรกแซงด้วยมือซ้ำๆ

วัสดุที่เหมาะสม

เครื่องตัดเศษเหล็กสำหรับงานหนัก Q43L-8000 สามารถประมวลผลวัสดุเหล็กได้หลากหลาย รวมถึง:

• แผ่นเหล็กและเศษแผ่น
• ท่อเหล็กและหลอด
• เหล็กเส้นและเหล็กกลม
• เหล็กฉากและเหล็กรางน้ำ
• คาน I และโปรไฟล์โครงสร้าง
• เศษตัวถังรถยนต์ขนาดเล็ก
• โครงโลหะและโครงเครื่องจักร
• เหล็กจากการรื้อถอน
• เศษอุตสาหกรรมผสม
• มัดเศษเหล็กที่อัดไว้ก่อนหน้านี้

ความสามารถในการตัดสูงสุดแตกต่างกันไปตามรูปร่าง ความหนา เกรดของวัสดุ และจำนวนชิ้นที่ตัดพร้อมกัน ควรประเมินรูปถ่ายและขนาดวัสดุที่เป็นตัวแทนก่อนการผลิต

การใช้งานทั่วไป

เครื่องจักรนี้เหมาะสำหรับ:

• ลานรีไซเคิลโลหะขนาดใหญ่
• โรงถลุงเหล็กและโรงหล่อ
• โรงงานรื้อถอนเรือและยานพาหนะ
• ศูนย์รีไซเคิลอุปกรณ์หนัก
• โรงงานแปรรูปของเสียจากการรื้อถอน
• ฐานรวบรวมและกระจายโลหะ
• โรงงานแปรรูปเหล็กอุตสาหกรรม
• สายเตรียมวัตถุดิบป้อนเตาหลอม

วิธีการทำงานของ Q43L-8000

เศษเหล็กจะถูกโหลดเข้าห้องขนาด 8000 มม. โดยใช้แขนกลก่อน อุปกรณ์อัดไฮดรอลิกจะบีบอัดและทำให้วัสดุมั่นคงภายในกล่องบรรจุ

กลไกการป้อนจะเคลื่อนชุดวัสดุที่อัดแล้วไปยังหัวตัด เมื่อวัสดุถึงตำแหน่งที่ตั้งไว้ ใบมีดขนาด 2000 มม. จะเคลื่อนลงและใช้แรงเฉือนสูงสุด 8000 กิโลนิวตัน

หลังจากการตัดแต่ละครั้ง ระบบป้อนจะเลื่อนวัสดุที่เหลือออกไป PLC จะประสานงานลำดับการอัด การป้อน และการตัดซ้ำๆ จนกว่าชุดวัสดุจะถูกประมวลผลเสร็จสิ้น

เศษเหล็กสำเร็จรูปจะตกลงในพื้นที่ปล่อยและสามารถเก็บได้ด้วยแขนกลหรือถ่ายโอนผ่านระบบสายพานลำเลียงเสริม

วิธีการวางแผนการติดตั้ง

Q43L-8000 มีน้ำหนักประมาณ 92 ตัน และต้องมีการวางแผนการติดตั้งที่เหมาะสม ผู้ซื้อควรพิจารณาฐานรากเครื่องจักร พื้นที่บรรทุก พื้นที่ปล่อย ตำแหน่งสถานีไฮดรอลิก และช่วงการเคลื่อนที่ที่ปลอดภัยของแขนกล

แหล่งจ่ายไฟฟ้าที่มีอยู่จะต้องรองรับกำลังติดตั้งประมาณ 270 กิโลวัตต์ ก่อนการผลิต ควรยืนยันแรงดันไฟฟ้า ความถี่ ความจุหม้อแปลง และข้อกำหนดสายเคเบิล

การจัดวางพื้นที่ที่เหมาะสมควรมีพื้นที่เพียงพอสำหรับ:

• การจัดเก็บเศษเหล็กขาเข้า
• การบรรทุกด้วยแขนกล
• การติดตั้งและบำรุงรักษาเครื่องจักร
• การเก็บเศษเหล็กสำเร็จรูป
• พื้นที่เข้าถึงของผู้ปฏิบัติงานและโซนความปลอดภัย
• อุปกรณ์ไฮดรอลิกและไฟฟ้า

แบบฐานรากและคำแนะนำในการติดตั้งสามารถจัดเตรียมให้ได้หลังจากการกำหนดค่าเครื่องจักรได้รับการยืนยัน

ตัวเลือกการปรับแต่ง

Q43L-8000 สามารถกำหนดค่าได้ตามวัสดุและสภาพการทำงานของลูกค้า ตัวเลือกที่มีอยู่ ได้แก่:

• ขนาดห้องบรรจุที่ปรับแต่งได้
• ความยาวการป้อนและการตัดที่ปรับได้
• การทำงานแบบรีโมทคอนโทรล
• ระบบหล่อลื่นแบบรวมศูนย์อัตโนมัติ
• ระบบสายพานลำเลียงปล่อย
• ระบบระบายความร้อนน้ำมันไฮดรอลิกที่เพิ่มประสิทธิภาพ
• ยี่ห้อส่วนประกอบไฟฟ้าที่ระบุ
• การ์ดนิรภัยเพิ่มเติม
• ชุดใบมีดสำรอง
• แรงดันไฟฟ้า ความถี่ และสีที่ปรับแต่งได้

การสนับสนุนหลังการขาย

WANSHIDA จัดหาคู่มือการใช้งาน แบบฐานราก แผนภาพไฮดรอลิก และเอกสารทางไฟฟ้า มีบริการช่วยเหลือระยะไกลสำหรับการติดตั้ง การทดสอบการใช้งาน การฝึกอบรมผู้ปฏิบัติงาน และการวินิจฉัยข้อผิดพลาด

สามารถจัดเตรียมบริการวิศวกรต่างประเทศได้เมื่อจำเป็น ใบมีด ซีล และชิ้นส่วนบำรุงรักษาอื่นๆ มีจำหน่ายสำหรับการดำเนินงานระยะยาว ระยะเวลาการรับประกันมาตรฐานคือ 12 เดือนภายใต้สภาวะการทำงานปกติ

คำถามที่พบบ่อย

อะไรคือสิ่งที่ทำให้ Q43L-8000 แตกต่างจากเครื่องตัดเศษเหล็กขนาดเล็ก?

เป็นการผสมผสานแรงเฉือน 800 ตัน ใบมีด 2000 มม. และห้องบรรจุ 8 เมตร การกำหนดค่านี้มีไว้สำหรับการประมวลผลชุดขนาดใหญ่และเศษเหล็กที่หนักกว่า

ความถี่ในการตัดคือเท่าใด?

เครื่องจักรดำเนินการประมาณ 2-3 รอบการตัดต่อนาที การผลิตจริงขึ้นอยู่กับสภาพวัสดุ ความเร็วในการป้อน และความยาวตัดที่เลือก

เครื่องจักรมีการอัดเศษเหล็กก่อนตัดหรือไม่?

ใช่ ระบบไฮดรอลิกจะอัดและทำให้วัสดุที่หลวมมีความเสถียร ก่อนที่จะถึงใบมีด ช่วยเพิ่มความสม่ำเสมอในการป้อนและการตัด

วัสดุถูกโหลดอย่างไร?

โดยปกติจะใช้แขนกลในการโหลดเศษเหล็กเข้าห้อง วิธีนี้เหมาะสำหรับการประมวลผลของเสียโลหะที่มีขนาดใหญ่และไม่เป็นระเบียบอย่างต่อเนื่อง

สามารถปรับความยาวเศษเหล็กสำเร็จรูปได้หรือไม่?

ใช่ ระยะการป้อนสามารถปรับได้เพื่อผลิตความยาวตัดโดยประมาณที่แตกต่างกันตามข้อกำหนดการขนส่งหรือเตาหลอม

เครื่องนี้สามารถตัดโลหะที่ไม่ใช่เหล็กได้หรือไม่?

Q43L-8000 ออกแบบมาสำหรับเศษเหล็กเป็นหลัก อลูมิเนียม ทองแดง หรือวัสดุที่ไม่ใช่เหล็กอื่นๆ ควรได้รับการประเมินทางเทคนิคก่อนการประมวลผล
